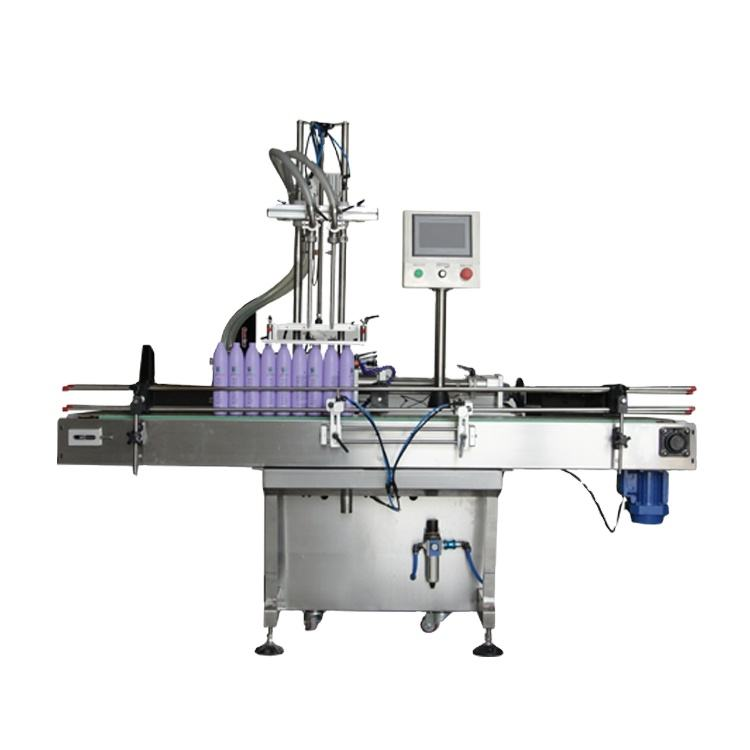

Máquina de Llenado Automática de 2 Boquillas
La máquina de llenado automático de 2 boquillas está diseñada para el llenado preciso de líquidos de viscosidad de delgada a media. Con un diseño lineal compacto, proporciona un rendimiento estable y una operación eficiente para diversas líneas de producción.
Construida con un marco de acero inoxidable 304 y partes en contacto con alimentos, la máquina cuenta con boquillas de llenado duales, control PLC y una interfaz de pantalla táctil para una fácil operación y un ajuste de llenado preciso.
Se utiliza ampliamente en las industrias alimentaria, cosmética, farmacéutica, de cuidado personal y química. Hay configuraciones opcionales disponibles para entornos de producción sanitarios, corrosivos o inflamables.
Características Principales
1. Fabricado en acero inoxidable 304 duradero, con partes en contacto con líquidos de acero inoxidable 316L para una mayor higiene y resistencia a la corrosión.
2. Los materiales de contacto como teflón, Viton y mangueras se pueden personalizar según los requisitos del producto.
3. Equipado con un sistema de control PLC y función de no botella, no llenar para una operación confiable.
4. Las boquillas de llenado cuentan con diseño antiderrame y corte automático para un llenado limpio de líquidos viscosos.
5. Alta precisión de llenado dentro de ±1%, con función integrada de conteo de botellas.
6. Diseño de fácil mantenimiento sin necesidad de herramientas especiales.
7. Sellos y mangueras especiales opcionales disponibles para aplicaciones de líquidos corrosivos.
8. Las boquillas de inmersión se pueden configurar para el llenado de abajo hacia arriba de productos espumosos.
9. El sistema de posicionamiento de botellas garantiza una alineación de llenado precisa.
Parámetro Principal
|
|
Velocidad
|
450-1500 botellas/hora
|
|
|
Rango de llenado
|
100ml-500ml,100ml-1000ml,1000ml-5000ml
|
|
|
Precisión de medición
|
±1%
|
|
|
Potencia de trabajo
|
220VAC
|
|
|
Presión de aire
|
6~8㎏/㎝²
|
|
|
Consumo de aire
|
1m³/min
|
|
|
Potencia nominal
|
0.8kw
|
|
|
Potencia nominal de otros dispositivos
|
7.5kw(compresor de aire)
|
|
|
Peso neto
|
320Kg
|
Detalles del producto
Principio de funcionamiento
1. Una vez que el sistema de llenado automático se inicia, las botellas vacías se transportan a la estación de llenado y son detectadas por sensores fotoeléctricos. Una vez alcanzado el número preestablecido de botellas, el sistema de bloqueo de botellas posiciona los contenedores con precisión. Las boquillas de llenado descienden y comienzan a llenar automáticamente. Una vez completado el llenado, las boquillas se elevan, los bloqueadores de botellas se liberan y las botellas llenas se mueven a la siguiente estación. El sistema repite continuamente este proceso para garantizar una operación estable, eficiente y confiable. Para requisitos de mayor precisión, también se puede configurar una función de llenado secundario.
2. Durante la operación, el sensor de nivel de líquido monitorea continuamente el nivel del producto dentro del tanque de almacenamiento. El PLC controla automáticamente el sistema de suministro de líquido para mantener un nivel de líquido estable, asegurando un rendimiento de llenado constante y preciso durante toda la producción.
Preguntas frecuentes sobre la máquina de llenado de 2 boquillas
Fuga de material por la parte trasera del cilindro (área de la varilla del pistón) — ¿Cómo solucionarlo?
Este es un problema común en las máquinas de llenado de pistón de doble cabezal y generalmente se debe a las siguientes razones:1. Sellos del pistón desgastados: Los anillos de sellado dañados o desgastados pueden causar fugas de producto entre el pistón y la pared del cilindro, permitiendo que el material fluya hacia el lado trasero del cilindro.
Solución: Retire el pistón y reemplace los anillos de sellado.
2. Conexión floja entre el pistón y la varilla del pistón:
Si el pistón no está firmemente fijado a la varilla del pistón, pueden producirse fugas durante la operación.
Solución: Verifique y apriete la conexión del pistón.
3. Desalineación del cilindro:
Si el cilindro del producto no está centrado correctamente en el marco de soporte, el rendimiento del sellado puede verse afectado.
Solución: Reinstale y alinee el cilindro correctamente.
¿Por qué la boquilla de llenado sigue goteando después del llenado?
El goteo de la boquilla es uno de los problemas más comunes de las máquinas de llenado. A continuación se presentan las principales causas y soluciones:
1.
Componentes de sellado desgastados:
El anillo de sellado o la junta dentro de la boquilla pueden estar desgastados y no poder cerrarse herméticamente. Solución: Reemplace los sellos dañados.
2.
Tiempo de cierre incorrecto de la boquilla:
Si el retraso de cierre de la boquilla se establece demasiado tarde, el producto residual puede seguir goteando. Solución: Ajuste el parámetro de retraso de cierre de la boquilla en el sistema de control.
3.
Producto residual en la punta de la boquilla:
Los productos viscosos pueden adherirse a la salida de la boquilla después del llenado. Solución: Utilice una máquina de llenado equipada con una función de succión, que extrae el producto residual de nuevo en la boquilla después del llenado.
4.
Apertura de boquilla desgastada o dañada:
Una apertura de boquilla mayor de 7.5 mm o una superficie de sellado irregular pueden impedir un cierre adecuado. Solución: Repare o reemplace la boquilla y pula la superficie de sellado si es necesario.
5.
Utilice boquillas antiderrame:
Para productos aceitosos o de alta viscosidad, se recomiendan encarecidamente las boquillas antiderrame o de cierre para minimizar las fugas y mejorar la limpieza del llenado.
